Un bit policristalino Diamond Compact (PDC) es una herramienta vital en la industria de la perforación, conocida por su eficiencia, durabilidad y versatilidad. Esta guía completa explorará la construcción, el principio de funcionamiento, los tipos, las características y el uso adecuado de los bits de PDC, equipando con conocimientos esenciales para maximizar sus beneficios en diversas aplicaciones de perforación.
Un bit PDC, o BIT policristalino Diamond Compact, es una herramienta especializada que se utiliza en la perforación a través de varias formaciones rocosas. Cuenta con Cortadores hechos de diamante sintético, conocido por ser uno de los materiales más duros disponibles. Estos cortadores de diamante están unidos a un sustrato de carburo, creando una estructura compacta y duradera que es extremadamente dura y resistente al desgaste. Este diseño permiteBrocas PDC en ventaPara penetrar formaciones rocosas resistentes de manera más eficiente que las brocas tradicionales.

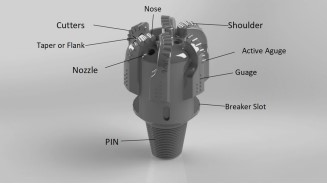

1. Cortadores
Material: Los cortadores están hechos de diamante sintético, conocido por su excepcional dureza.
Forma: La forma de los cortadores puede variar, incluidas las formas cilíndricas o cónicas, diseñadas para optimizar la eficiencia y durabilidad del corte.
Accesorio: los cortadores están unidos a un sustrato de carburo, que proporciona una base fuerte y resistente al desgaste.
2. sustrato de carburo
Composición: hecho típicamente de carburo de tungsteno, conocido por su dureza y resistencia al desgaste.
Función: actúa como una base de apoyo para los cortadores de diamantes, asegurando que permanezcan sujetos de forma segura y puedan soportar las tensiones de la perforación.
3. Diseño del cuerpo
Material: El cuerpo de la broca PDC generalmente está hecho de acero o material de matriz (compuesto de carburo de tungsteno y un aglutinante metálico).
Tipos: Los cuerpos de acero son duraderos y se pueden reparar o modificar, mientras que los cuerpos de matriz son más resistentes a la erosión pero no se pueden reparar fácilmente.
4. Boquillas
Colocación: Colocación estratégica para garantizar un enfriamiento y una limpieza óptimos de los cortadores durante la perforación.
Función: Fluido de perforación directo a los cortadores, lo que ayuda a reducir el calor y eliminar los recortes de la cara de perforación.
Configuración 5. Blade
Diseño: Las cuchillas están dispuestas para maximizar el contacto con la formación rocosa y garantizar una distribución uniforme de la carga a través de los cortadores.
Espaciado: El espaciado y la orientación de las cuchillas están diseñados para equilibrar la eficiencia del corte con la durabilidad, evitando un desgaste o daños excesivos.
6. Protección del calibre
Propósito: Protege la broca del desgaste excesivo y mantiene el diámetro del agujero.
Construcción: a menudo incluye materiales adicionales de revestimiento duro o pequeñas inserciones de diamante para mejorar la durabilidad.
7. Rastrillo de espalda y ángulos de rastrillo lateral
Rastrillo de espalda: el ángulo en el que el cortador se inclina hacia atrás, afectando la agresividad del corte.
Rastrillo lateral: el ángulo en el que el cortador se inclina hacia un lado, lo que influye en la eficiencia de corte y la dirección de eliminación de los recortes.
El principio de funcionamiento de las brocas policristalinas Diamond Compact (PDC) se centra en su capacidad para cortar de manera eficiente las formaciones rocosas.
Esto se logra principalmente a través de una acción de cizallamiento, donde los cortadores de PDC, con superficies planas y bordes afilados, cortan la roca en lugar de triturarla como los tradicionales trozos de cono de rodillo.
Estos cortadores están colocados estratégicamente en ángulos específicos para maximizar el contacto con la formación, mejorando la acción de cizallamiento y minimizando la fricción y la acumulación de calor. La cuerda de perforación aplica movimiento de rotación y peso en la broca (WOB), asegurando que los cortadores permanezcan comprometidos con la roca, lo que facilita el cizallamiento continuo.
El fluido de perforación, o lodo, circula a través de la broca para limpiar y enfriar los cortadores, evitando la acumulación de cortes, reduciendo la fricción y extendiendo la vida útil de la broca al evitar el sobrecalentamiento.
Además, a medida que los cortadores se desgastan, se exponen nuevas superficies de diamante, lo que mantiene la eficiencia de corte y permite que la broca perfore intervalos más largos sin necesidad de reemplazo. Esta característica de autoafilado continuo, combinada con una limpieza hidráulica eficaz y un posicionamiento optimizado del cortador, sustenta el alto rendimiento y la durabilidad de las brocas PDC.
La herramienta SML es un especialistaEmpresa de bits PDCOfrece una amplia gama de bits de PDC para la venta, cada uno adaptado a sus necesidades específicas de perforación. Aquí están las categorías más vendidas:
Brocas de cuerpo de matriz PDC: Ideal para formaciones duras y abrasivas debido a su resistencia al desgaste superior.
Dureza excepcional:
Las partículas de diamante proporcionan una dureza excepcional, lo que hace que las brocas de PDC sean altamente resistentes al desgaste y capaces de cortar varias formaciones rocosas con facilidad.
Capacidad de afilar a sí mismo:
A medida que la broca se desgasta, se exponen nuevas capas de diamante afilado, lo que mantiene la eficiencia de corte y reduce la necesidad de reemplazos frecuentes. Esta característica de autoafilado mejora la longevidad de las brocas y garantiza un rendimiento constante durante las operaciones de perforación.
Alta tasa de penetración (ROP):
Los bits PDC también ofrecen una alta tasa de penetración (ROP) en comparación con los bits de cono de rodillo tradicionales. Su DISEÑO DE CORTADOR fijo permite un contacto continuo con la formación, lo que resulta en velocidades de perforación más rápidas. Además, la falta de piezas móviles en los bits de PDC reduce el riesgo de fallas mecánicas, lo que aumenta la confiabilidad y reduce los costos de mantenimiento.
Versatilidad:
La Aplicación de bits de PDC se extiende a lo largo de varios entornos de perforación, desde formaciones blandas a duras. Son particularmente efectivos en formaciones de esquisto, piedra caliza y arenisca, donde sus capacidades de corte superiores y durabilidad mejoran significativamente la eficiencia de perforación. Además, los avances en la tecnología PDC, como la estabilidad térmica mejorada y la resistencia al impacto, han ampliado su uso en condiciones de perforación más desafiantes, incluidos pozos de aguas profundas y de alta temperatura.
Inspección previa a la perforación: Antes de usar una broca PDC, Inspecciónelo para detectar cualquier signo de desgaste o daño. Asegúrese de que los cortadores estén intactos y de que la broca esté limpia.
Parámetros de perforación óptimos: Ajuste los parámetros de perforación como el peso en la broca (WOB) y la velocidad de rotación (RPM) de acuerdo con la formación de la roca y el diseño de la broca. Seguir las recomendaciones del fabricante es esencial para un rendimiento óptimo.
Gestión de fluidos de perforación: Use fluidos de perforación adecuados para enfriar los cortadores y eliminar los cortes de manera eficiente. Asegúrese de que las boquillas no están obstruidas y que el flujo de fluido es adecuado.
Monitoreo regular: Supervise continuamente el rendimiento de la broca durante la perforación. Esté atento a los signos de desgaste o disminución de la eficiencia y ajuste los parámetros según sea necesario.
Mantenimiento posterior a la perforación: después de perforar, limpie la broca a fondo e inspeccione los daños. Guárdelo en un lugar seco y fresco para evitar la corrosión y prolongar su vida útil.
